1. SETTING NETWORK
# The local network interface
Cara melihat Interface
root@debian:~# ifconfig
Cara konfigurasi network
root@debian:~# nano /etc/network/interfaces # The local network interface
auto eth0
iface eth0 inet static
address 192.168.4.1
netmask 255.255.255.248
network 192.168.4.0
gateway 192.168.4.6
broadcast 192.168.4.7
dns-nameservers 192.168.4.1
auto eth0:0
iface eth0:0 inet static
address 192.168.4.2
netmask 255.255.255.248
auto eth0:1
iface eth0:1 inet static
address 192.168.4.3
netmask 255.255.255.248
# Konfigurai skrip menjadi seperti ini, kemudian tekan Ctrl + O, enter (untuk menyimpan) dan tekan Ctrl + X (untuk keluar)
root@debian:~# nano /etc/resolv.conf
search smkmuh2.sch.id
nameserver 192.168.4.1
Tambah skrip diatas ini, kemudian restart networknya
root@debian:~# /etc/init.d/networking restart
2. DNS SERVER
· Install Bind9
root@debian:~# apt-get install bind9
· Setting file bind9
root@debian:~# nano /etc/bind/named.conf
zone “smkmuh2.sch.id”{
type master;
file “db.smkmuh2”;
};
zone “192.in-addr.arpa”{
type master;
file “db.192”;
};
kemudian tekan Ctrl + O, enter (untuk menyimpan) dan tekan Ctrl + X (untuk keluar)
· Setting file forward dari DNS
root@debian:~# cd /etc/bind
root@debian:~# cp db.local /var/cache/bind/db.smkmuh2
root@debian:~# nano /var/cache/bind/db.smkmuh2
$TTL 604800
@ IN A smkmuh2.sch.id. root.smkmuh2.sch.id (
2 ; Serial
604800 ; Refresh
86400 ; Retry
2419200 ; Expire
604800 ; Negative Cache TTL
;
@ IN NS smkmuh2.sch.id.
@ IN A 192.168.4.1
www IN A 192.168.4.2
mail IN A 192.168.4.3
kemudian tekan Ctrl + O, enter (untuk menyimpan) dan tekan Ctrl + X (untuk keluar)
root@debian:~# cp db.127 /var/cache/bind/db.192
root@debian:~# nano /var/cache/bind/db.192
$TTL 604800
@ IN A smkmuh2.sch.id. root.smkmuh2.sch.id. (
1 ; Serial
604800 ; Refresh
86400 ; Retry
2419200 ; Expire
604800 ; Negative Cache TTL
;
@ IN NS smkmuh2.sch.id.
1.4.168 IN PTR smkmuh2.sch.id.
2.4.168 IN PTR www.smkmuh2.sch.id.
3.4.168 IN PTR mail.smkmuh2.sch.id.
kemudian tekan Ctrl + O, enter (untuk menyimpan) dan tekan Ctrl + X (untuk keluar) lalu restart bind9
root@debian:~# /etc/init.d/bind9 restart
root@debian:~# nslookup smkmuh2.sch.id
root@debian:~# nslookup 192.168.4.1
root@debian:~# nslookup www.smkmuh2.sch.id
root@debian:~# nslookup 192.168.4.2
root@debian:~# nslookup mail.smkmuh2.sch.id
root@debian:~# nslookup 192.168.4.3
3. WEB SERVER
·
Install Paket Web server
root@debian:~# apt-get install apache2 links
· Setting Virtual Host
root@debian:~# cd /etc/apache2/sites-enabled
root@debian:~# cp 000-default www
root@debian:~# nano www
<VirtualHost 192.168.4.2:80>
ServerAdmin webmaster@localhost
ServerName www.smkmuh2.sch.id
kemudian tekan Ctrl + O, enter (untuk menyimpan) dan tekan Ctrl + X (untuk keluar)
4. WEBMAIL SERVER
· Install paket webmail server
debian-server:~# apt-get install squirrelmail (masukan dvd 1 - 3)
debian-server:~# nano /etc/apache2/apache2.conf
Include “/etc/squirrelmail/apache.conf” #tambahkan di baris paling bawah
debian-server:#nano /etc/squirrelmail/apache.conf
# users will prefer a simple URL like http://webmail.example.com
<VirtualHost 192.168.4.3:80>
DocumentRoot /usr/share/squirrelmail
ServerName mail.smkmuh2.sch.id
</VirtualHost>
#. . .
5. MAIL SERVER
· Install paket mail server
root@debian:#apt-get install postfix courier-imap courier-pop
· Membuat directory mail server
debian-server:~# maildirmake /etc/skel/Maildir
Menambahkan user (buat 2 user)
debian-server:~# adduser a
Adding user `adit1' ...
Adding new group `adit1' (1007) ...
Adding new user `adit1' (1007)
with group `adit1' ...
Creating home directory `/home/' adit1...
Copying files from `/etc/skel' ...
Enter new UNIX password:*
Changing the user information for adit1
Enter the new value, or press ENTER for the default
Full Name []:
Room Number []:
Work Phone []:
Home Phone []:
Other []:
Is the information correct? [Y/n] y
· Konfigurasi Postfix
debian-server:~# nano /etc/postfix/main.cf
myhostname = smkmuh2
alias_maps = hash:/etc/aliases
alias_database = hash:/etc/aliases
myorigin = /etc/mailname
mydestination = smkmuh2, mail.smkmuh2.sch.id, localhost.localdomain, localhost
relayhost =
mynetworks = 127.0.0.0/8 192.168.4.3/29
#mailbox_command = procmail -a “$EXTENSION”
mailbox_size_limit = 0
recipient_delimiter = +
inet_interfaces = all
alias_maps = hash:/etc/aliases
alias_database = hash:/etc/aliases
myorigin = /etc/mailname
mydestination = smkmuh2, mail.smkmuh2.sch.id, localhost.localdomain, localhost
relayhost =
mynetworks = 127.0.0.0/8 192.168.4.3/29
#mailbox_command = procmail -a “$EXTENSION”
mailbox_size_limit = 0
recipient_delimiter = +
inet_interfaces = all
home_mailbox = Maildir/ #Tambahkan pada baris paling bawah
Selanjutnya, tinggal tambahkan sedikit konfigurasi pada postfix melalui dpkg. Ikuti langkahnya seperti dibawah ini.
debian-server:~# dpkg-reconfigure postfix
General Type of Mail Configuration : Internet Site
System Mail Name : smkmuh2.sch.id
Root and postmaster mail recipient : (biarkan kosong)
Other destination to accept... : (pilih ok)
Force synchronous updates... : No
Local Networks : (tambahkan IP address squirrelmail)
Use Procmail for local delivery : No
Mailbox size limit (bytes) : 0
Local address extension character : +
Internet protocols to use : ipv4
debian-server:~# /etc/init.d/postfix restart
debian-server:~# /etc/init.d/courier-imap restart
debian-server:~# /etc/init.d/courier-pop restart
debian-server:~# /etc/init.d/apache2 restart
Selanjutnya, tinggal mengecek apakah konfigurasi kita berhasil
· Cek Web Server
debian-server:~# elinks www.smkmuh2.sch.id
debian-server:~# elinks 192.168.4.2
· Cek Mail Server
debian-server:~# elinks mail.smkmuh2.sch.id
debian-server:~# elinks 192.168.4.3
1. Kabel LAN UTP isi 8
Untuk harga kabel UTP isi 8 saya membeli seharga Rp. 5.000/meter. Jika membeli yang murahan seharga Rp. 3.000/meter bisa berdampak pada koneksi terputus-putus. Jika menggunakan kabel yang berjarak panjang, usahakan menggunakan kualitas yang bagus, seharga kurang lebih Rp. 5.000/meter.
2. Jack RJ45 Connector
Harga untuk 1 buah RJ45 saya membeli Rp. 2.500, ada beberapa jenis dan kualitas untuk RJ45, tetapi tetap usahakan beli yang kualitas yang baik agar penyambungan kabel tidak mengalami kendala atau masalah.
3. Crimping (Tang penjepit)
Harga tang Crimping berkisar Rp. 35.000 sampai Rp. 50.000 an. Ada berbagai bentuk yang bisa anda pilih dan fungsinya sama saja.
Berikut adalah cara pemasangan LAN tipe Straight
Ujung kabel pertama Ujung kabel kedua
Warna kabel untuk LAN straight sama antara ujung satu dan ujung lainnya.
Kemudian untuk kabel LAN tipe Cross
Untuk mempermudah sobat jika sudah terlanjur pasang ujung pertama dengan warna berbeda, lakukan hal berikut pada ujung kedua, berikut perubahan nya. Pin 1 ditukar dengan Pin 3 (jadi Pin 1 dimasukkan ke Pin 3 dan Pin 3 dimasukkan ke Pin 1) dan yang selanjutnya tukarkan pin yang 2 dengan pin 6 (kabel yang seharusnya dimasukkan ke pin 2, masukkan ke pin 6 demikian sebaliknya)
Kesimpulannya
PIN Unjung 1 Ujung 2
1 1.putih orange 3.putih hijau
2 2.orange 6.hijau
3 3.putih hijau 1.putih orange
4 4.biru 4.biru
5 5.putih biru 5.putih biru
6 6.hijau 2.orange
7 7.putih cokelat 7.putih cokelat
8 8.cokelat 8.cokelat
Untuk harga kabel UTP isi 8 saya membeli seharga Rp. 5.000/meter. Jika membeli yang murahan seharga Rp. 3.000/meter bisa berdampak pada koneksi terputus-putus. Jika menggunakan kabel yang berjarak panjang, usahakan menggunakan kualitas yang bagus, seharga kurang lebih Rp. 5.000/meter.
2. Jack RJ45 Connector
Harga untuk 1 buah RJ45 saya membeli Rp. 2.500, ada beberapa jenis dan kualitas untuk RJ45, tetapi tetap usahakan beli yang kualitas yang baik agar penyambungan kabel tidak mengalami kendala atau masalah.
3. Crimping (Tang penjepit)
Harga tang Crimping berkisar Rp. 35.000 sampai Rp. 50.000 an. Ada berbagai bentuk yang bisa anda pilih dan fungsinya sama saja.
Berikut adalah cara pemasangan LAN tipe Straight
Ujung kabel pertama Ujung kabel kedua
Warna kabel untuk LAN straight sama antara ujung satu dan ujung lainnya.
Kemudian untuk kabel LAN tipe Cross
Untuk mempermudah sobat jika sudah terlanjur pasang ujung pertama dengan warna berbeda, lakukan hal berikut pada ujung kedua, berikut perubahan nya. Pin 1 ditukar dengan Pin 3 (jadi Pin 1 dimasukkan ke Pin 3 dan Pin 3 dimasukkan ke Pin 1) dan yang selanjutnya tukarkan pin yang 2 dengan pin 6 (kabel yang seharusnya dimasukkan ke pin 2, masukkan ke pin 6 demikian sebaliknya)
Kesimpulannya
PIN Unjung 1 Ujung 2
1 1.putih orange 3.putih hijau
2 2.orange 6.hijau
3 3.putih hijau 1.putih orange
4 4.biru 4.biru
5 5.putih biru 5.putih biru
6 6.hijau 2.orange
7 7.putih cokelat 7.putih cokelat
8 8.cokelat 8.cokelat
CARA MERAKIT PC
1. Siapin dulu CD master Windows XP lalu masukin ke dalam CDROM/DVDROM. lalu Restart komputer loe, setelah itu, untuk masuk BIOS(Basic Input Output System)dalam komputer loe tekan tombol Delete pada keyboard. tapi pada mainboard lain menggunakan tombol F12
2. Lalu loe akan berada dalam BIOS dan pilih Boot pada menu dan pilih item Boot Device Priority seperti tampak pada gambar2 diatas.
3. Ubahlah [CDROM] pada posisi 1st Boot Device untuk boot melalui CDROM dengan menggunakan tombol +- di keyboard.Lalu tekan F10 untuk menyimpan konfigurasi yang telah loe ubah
4. Setelah itu, Restart komputer dan tunggu sebentar lalu tekan sembarang tombol dengan cepat.
5. Setelah muncul tampilan berikut, tekan Enter untuk lanjut proses instal atau R untuk melakukan reparasi Windows di Recovery Consule atau F3 untuk mengakhiri proses instal.
6. Sekarang lanjutin pada Lisencing Agreement dan tekan F8 untuk lanjut dan ESC untuk batalkan proses.
7. Kalo uda pada gambar posisi partisi belum terisi oleh sistem windows dan masih kosong. Lalu loe tekan C untuk membuat partisi baru pada harddisk dan Enter untuk menginstal.
8. Masukan aja berapa besar kapasitas partisi yang loe inginin dan tekan Enter untuk membuat partisinya seperti terlihat pada gambar.
9. Kemudian tekan aja Enter untuk melakukan proses instal atau Delete untuk menghapus partisi.
10. Dan pilih NTFS file system (Quick) atau FAT file system (Quick) lalu tekan Enter.
11. Setelah selesai akan muncul gambar berikut
12. Setelah itu loe akan pada layar berikut Click Next.
13. Lalu setelah itu, isikan dengan Nama dan Organisasi Kamu kemudian tekan Next.
14. Isikan Serial Number dari type windows lalu tekan Next.
15. Isikan nama komputer dan password loe untuk mengaksesnya lalu tekan Next.
16. Lalu Set Time Zone pada posisi (GMT+80:00) klik Next.
17. Typical settings: Pada option ini settingan jaringan akan dibuat default windows dan Custom settings: Untuk mensetting jaringan kamu secara manual lalu klik Next.
18. Pilih option Yes bila Kamu terhubung ke jaringan local dengan domain , lalu isi dengan nama DOMAIN yang sama dengan DOMAIN jaringan Kamu dan sebaliknya jika tidak terhubung kejaringan atau terhubung tapi tanpa DOMAIN pilih option No, sekali lagi tekan Next.
19. Langkah terakhir tinggal mengklik Ok,Next,Skip dan Finish. Loe juga diminta mengisikan nama loe. loe akan berada pada tampilan Dekstop Windows seprti di atas dan loe tinggal install driver hardware komputer kamu.
2. Lalu loe akan berada dalam BIOS dan pilih Boot pada menu dan pilih item Boot Device Priority seperti tampak pada gambar2 diatas.
3. Ubahlah [CDROM] pada posisi 1st Boot Device untuk boot melalui CDROM dengan menggunakan tombol +- di keyboard.Lalu tekan F10 untuk menyimpan konfigurasi yang telah loe ubah
4. Setelah itu, Restart komputer dan tunggu sebentar lalu tekan sembarang tombol dengan cepat.
5. Setelah muncul tampilan berikut, tekan Enter untuk lanjut proses instal atau R untuk melakukan reparasi Windows di Recovery Consule atau F3 untuk mengakhiri proses instal.
6. Sekarang lanjutin pada Lisencing Agreement dan tekan F8 untuk lanjut dan ESC untuk batalkan proses.
7. Kalo uda pada gambar posisi partisi belum terisi oleh sistem windows dan masih kosong. Lalu loe tekan C untuk membuat partisi baru pada harddisk dan Enter untuk menginstal.
8. Masukan aja berapa besar kapasitas partisi yang loe inginin dan tekan Enter untuk membuat partisinya seperti terlihat pada gambar.
9. Kemudian tekan aja Enter untuk melakukan proses instal atau Delete untuk menghapus partisi.
10. Dan pilih NTFS file system (Quick) atau FAT file system (Quick) lalu tekan Enter.
11. Setelah selesai akan muncul gambar berikut
12. Setelah itu loe akan pada layar berikut Click Next.
13. Lalu setelah itu, isikan dengan Nama dan Organisasi Kamu kemudian tekan Next.
14. Isikan Serial Number dari type windows lalu tekan Next.
15. Isikan nama komputer dan password loe untuk mengaksesnya lalu tekan Next.
16. Lalu Set Time Zone pada posisi (GMT+80:00) klik Next.
17. Typical settings: Pada option ini settingan jaringan akan dibuat default windows dan Custom settings: Untuk mensetting jaringan kamu secara manual lalu klik Next.
18. Pilih option Yes bila Kamu terhubung ke jaringan local dengan domain , lalu isi dengan nama DOMAIN yang sama dengan DOMAIN jaringan Kamu dan sebaliknya jika tidak terhubung kejaringan atau terhubung tapi tanpa DOMAIN pilih option No, sekali lagi tekan Next.
19. Langkah terakhir tinggal mengklik Ok,Next,Skip dan Finish. Loe juga diminta mengisikan nama loe. loe akan berada pada tampilan Dekstop Windows seprti di atas dan loe tinggal install driver hardware komputer kamu.

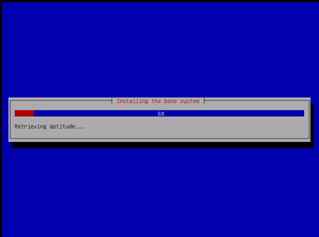

1. Booting dari CD atau DVD
2. Pilih Install
3. Tekan enter
4. Pilih bahasa yang ingin agan pilih
5. Tekan enter
6. Pilih dimana agan sekarang tinggal
7. Tekan enter
8. Pilih American English
9. Tekan enter
10. Karena konfigurasi jaringan secara otomatis gagal maka saya menggunakan dengan cara manual
11. Pilih Continue
12. Pilih Configure network manually
13. Tekan enter, supaya pada waktu mengecek konfigurasi ip address tidak kosong
14. Isikan IP Address sesuai dengan yang agan inginkan, bisa kelas a, kelas b, kelas c. Saya memakai kelas c, misal: 192.168.4.1
15. Isi Subnetmask dengan mengetikkan 255.255.255.0
16. Isi Gateway dengan mengetikkan 192.168.4.1
17. Name server address sama dengan Gateway jadi agan ketikkan 192.168.4.1
18. Hostname bisa agan isi dengan keinginan agan sendiri, bisa nama agan atau yang lain. Saya memakai Hostname BKJ
19. Domain Name bisa agan isi dengan domain yang agan miliki, saya memakai Domain Name bkj-tutorial.blogspot.com
20. Isi Root Password sesuai keinginan agan
21. Isi Re-enter password to verify dengan password yang sudah agan isi sebelumnya
22. Isi Full name for the new user dengan yang agan inginkan, sama dengan Hostname juga tidak apa-apa. Saya memakai nama Belajar Komputer dan Jaringan
23. Isi Username for your account dengan yang agan inginkan asalkan jangan sama dengan Full name for the new user karena akan terjadi error
24. Isi Choose a password for the new user dengan yang agan inginkan, boleh sama boleh tidak dengan password yang sudah agan isi waktu mengisi password user yang sebelumnya
25. Isi Re-enter password to verify dengan password yang sudah agan isi sebelumnya
26. Pilih Eastern
27. Tekan enter
28. Agar cepat dalam menginstall debian 6 text sebaiknya agan memilih yang paling atas yaitu Guide use entire disk
29. Tekan enter
30. Jika dalam komputer agan ada 2 buah harddisk agan bisa memilih yang atas maupun yang bawah karena komputer saya cuma memiliki 1 harddisk jadi tidak ada pilihan
31. Tekan enter
32. Pilih All files in one partition (recomended for new user)
33. Tekan enter
34. Pilih Finish partitioning and write changes to disk
35. Tekan enter
36. Pilih Yes
37. Tekan enter
38. Tunggu proses kira-kira kurang lebih 5 menit
39. Pilih No
40. Tekan enter
41. Pilih No
42. Tekan enter
43. Pilih No
44. Tekan enter
45. Centang semua kecuali yang paling atas
46. Tekan enter
47. Tunggu proses kira-kira kurang lebih 10 menit
48. Pilih Yes
49. Tekan enter
50. Tekan enter
51. Pilih yang atas atau biarkan saja dalam waktu 5 detik agan akan langsung masuk
52. Tekan enter
53. Isikan Login dengan user yang sudah agan isikan waktu menginstall debian 6 text
54. Isikan Password user dengan password yang sudah agan isikan waktu menginstall debian 6 text
2. Pilih Install
3. Tekan enter
4. Pilih bahasa yang ingin agan pilih
5. Tekan enter
6. Pilih dimana agan sekarang tinggal
7. Tekan enter
8. Pilih American English
9. Tekan enter
10. Karena konfigurasi jaringan secara otomatis gagal maka saya menggunakan dengan cara manual
11. Pilih Continue
12. Pilih Configure network manually
13. Tekan enter, supaya pada waktu mengecek konfigurasi ip address tidak kosong
14. Isikan IP Address sesuai dengan yang agan inginkan, bisa kelas a, kelas b, kelas c. Saya memakai kelas c, misal: 192.168.4.1
15. Isi Subnetmask dengan mengetikkan 255.255.255.0
16. Isi Gateway dengan mengetikkan 192.168.4.1
17. Name server address sama dengan Gateway jadi agan ketikkan 192.168.4.1
18. Hostname bisa agan isi dengan keinginan agan sendiri, bisa nama agan atau yang lain. Saya memakai Hostname BKJ
19. Domain Name bisa agan isi dengan domain yang agan miliki, saya memakai Domain Name bkj-tutorial.blogspot.com
20. Isi Root Password sesuai keinginan agan
21. Isi Re-enter password to verify dengan password yang sudah agan isi sebelumnya
22. Isi Full name for the new user dengan yang agan inginkan, sama dengan Hostname juga tidak apa-apa. Saya memakai nama Belajar Komputer dan Jaringan
23. Isi Username for your account dengan yang agan inginkan asalkan jangan sama dengan Full name for the new user karena akan terjadi error
24. Isi Choose a password for the new user dengan yang agan inginkan, boleh sama boleh tidak dengan password yang sudah agan isi waktu mengisi password user yang sebelumnya
25. Isi Re-enter password to verify dengan password yang sudah agan isi sebelumnya
26. Pilih Eastern
27. Tekan enter
28. Agar cepat dalam menginstall debian 6 text sebaiknya agan memilih yang paling atas yaitu Guide use entire disk
29. Tekan enter
30. Jika dalam komputer agan ada 2 buah harddisk agan bisa memilih yang atas maupun yang bawah karena komputer saya cuma memiliki 1 harddisk jadi tidak ada pilihan
31. Tekan enter
32. Pilih All files in one partition (recomended for new user)
33. Tekan enter
34. Pilih Finish partitioning and write changes to disk
35. Tekan enter
36. Pilih Yes
37. Tekan enter
38. Tunggu proses kira-kira kurang lebih 5 menit
39. Pilih No
40. Tekan enter
41. Pilih No
42. Tekan enter
43. Pilih No
44. Tekan enter
45. Centang semua kecuali yang paling atas
46. Tekan enter
47. Tunggu proses kira-kira kurang lebih 10 menit
48. Pilih Yes
49. Tekan enter
50. Tekan enter
51. Pilih yang atas atau biarkan saja dalam waktu 5 detik agan akan langsung masuk
52. Tekan enter
53. Isikan Login dengan user yang sudah agan isikan waktu menginstall debian 6 text
54. Isikan Password user dengan password yang sudah agan isikan waktu menginstall debian 6 text
